GGD交流低壓配電柜，G--低壓配電柜，G--固定安裝，固定接線，D--電力用柜。

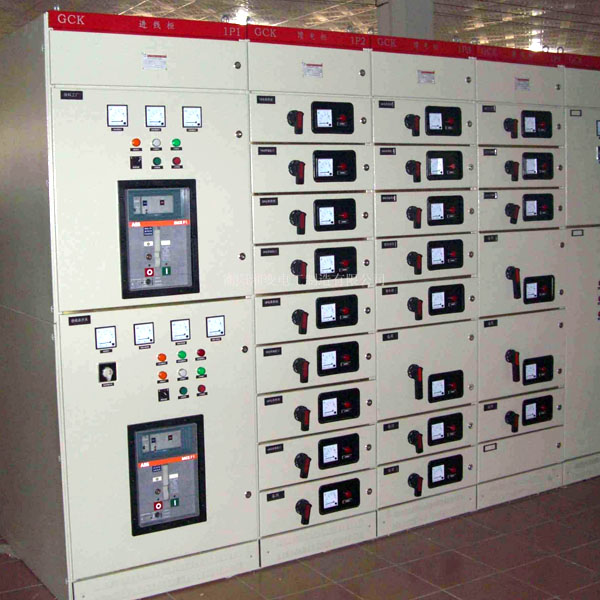

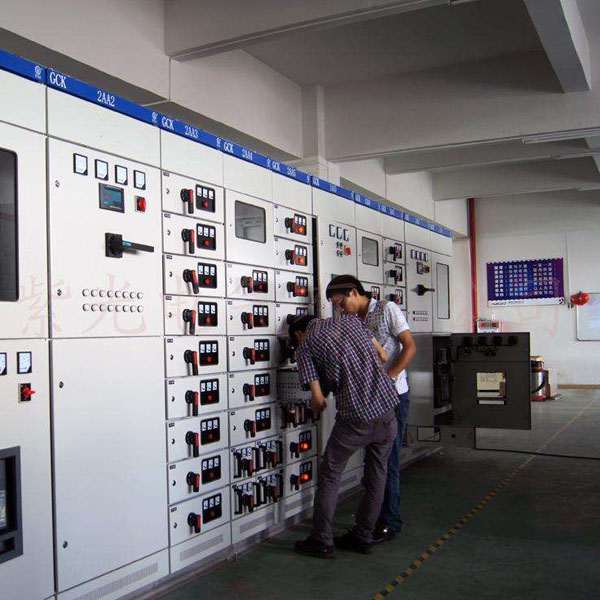

GCK交流低壓配電柜，G--柜式結構，C--抽出式，K--控制中心。

GCS交流低壓配電柜，G--封閉式開關柜，C--抽出式，S--森源電氣系統。

MNS交流低壓配電柜，是按照瑞士ABB公司，轉讓技術制造的產品。




GCS是抽屜式，GGD是普通的。

GCS開關壞了，直接換抽屜?？梢圆煌ｋ姼鼡Q。GGD要停電。

價格是GGD便宜點。

GCS、GCK，MNS、GGD主要技術參，數的對照表。

產品型號，規格及柜型，寬×深 分?jǐn)嗄芰A ，水母排安裝方式水平電流，母線垂直電流母線抽屜電流母線，Max 1/2抽屜電流Max ，防護等級符合標準出線方式。

進線柜 電容柜， MCC 外殼 內部。




GCK 800×1000 800×1000 600×1000 50， 頂部串聯式 3150 1000 400 －，－ IP30 ZBK36001-89 。背后

GCS 800×800 800×800 1000×800 50 ，背面安裝 4000 1000 400 40， IP40 IP20 IEC439 GB7251.1 。旁出

MNS 800×1000 800×1000 1000×1000 50，背面安裝 4000 1000 400 60 ，IP40 IP20 IEC439 GB7251.1 。旁出

產品型號 互換性， 聯鎖位置 固定與抽出混裝方式， 抽屜推進式抽屜間隔安裝方式 ，1/2抽屜選用靈伙性 ，1/2抽屜星三角接二次最大安裝回路數， 垂直排

大抽屜， 1/2抽屜。




GCK 差 －－ 無 可以， 左右 －－ －－ －－ 16 三相。

GCS 良好 良好 不明顯 可以 ，旋轉 不可以 局限 不可以 20 三相。

MNS 良好 良好 不明顯 可以， 聯鎖 不可以 局限 可以 20 三相四線。

產品型號 抽屜結構 ，抽屜回路數 MCC 操作位置。

大抽屜 1/2抽屜， 大抽屜 1/2抽屜 ，進線柜 電容柜大抽屜 1/2抽屜。

GCK 金屬材料 －－ 9 －，－ 4200 4300 9500 －－ ，－－




GCS 金屬材料 ，工程塑料 11 22 4200 ，4300 18000 22400 偏下。

MNS 金屬材料， 工程塑料 9 18 4200， 4300 17000 31400 偏下。

在3C強制性認證，試驗樣柜的要求:。

GCK 最小抽屜單元一模數，GCS最小抽屜單元1/2模數，MNS(進口ABB技術)，最小抽屜單元1/4模數。

GGD老式的國產柜型，元件安裝跟動力箱差不多，回路間沒有分隔板，主要特點是每臺柜有個總隔離開關HD13BX，采用8MF的型材焊接的框架。GCS是森源公司聯合員，機械工柜部參照MNS柜型開發的，是以8MF型材為框架，以20mm為一個基準E，以160mm為一個模數，抽屜最大電流達到400A，400A以上需做固定分割式，抽屜柜一般是側出線，抽屜中央只有一個機械聯鎖機構，跟操作手柄連在一起。MSN是ABB的柜型，現在在國內運用的最廣，是以25mm為一個基準E，以8E即200mm為一個模數，抽屜最大電流可以做到630A，一般抽屜上右下角有一個小手柄，抽屜中央有一個大手柄操作機構。GCK應該是跟MNS差不多，不過是改進的經濟型，垂直排沒有塑料功能板，門是固定在框架上的，門打開后可以把抽屜拉出來，具體的差異，搜一下圖片，看看外觀就不樣。



4單元意味著抽屜的，高度是640mm。

GCS型抽屜式低壓開關柜，是以每20mm高為一模數，每個單元為8個模數，即一個單元的最小高度，是160mm，4單元意味著抽屜的高度是640mm。

GCS型抽屜式低壓開關柜，是原電力部和機械部兩部聯合，設計組研制出的具有較高技術性能指標，能夠適應電力市場發展并，可與現有引進產品競爭，的抽屜式低壓開關柜。它于1996年通過兩部聯合，主持的鑒定。目前，GCS型抽屜式低壓開關柜，被廣大電力用戶廣泛選用。GCS型開關柜適用于發電廠，石油、化工、冶金、紡織，高層建筑等行業的配電系統。在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所，作為額定電壓為380V或660V，額定電流為4000A及以下的發，供電系統中的配電，電動機集中控制，無功功率補償使用。
