概述

在實際使用中多將真空斷路器裝入金屬柜內，構成高壓開關柜。

開關柜中除了斷路器之外，還要安裝起隔離電路作用的隔離開關、起安全保障作用的接地開關、起測量或保護作用的電流互感器和電壓互感器、起過電壓保護作用的避雷器或RC吸收器，而且還要安裝繼電保護用的二次回路元件和線路，引接電纜或架空線都可以進入柜內，使開關柜成為一個有相對獨立組合功能的配電裝置。

在發電廠的開關站、輸電線路的變電站、接受電能的用戶終端變電所中，都大量采用各種開關柜。

大約在10年之前，裝有少油斷路器的開關柜在全國幾乎占居壟斷地位，但隨著真空斷路器的興起，少油開關拒逐步退居其次。自1993年提出“無油化改造”要求以來，更助長了這一趨勢，有的省市甚至明令禁止在城市電網及重要用戶的所、站建設中繼續使用少油開關拒，而舊站則逐步用真空開關柜來取代少油開關柜。

目前我國真空開關柜方面的技術標準

GB3906-91 3～35kV交流金屬封閉開關設備
DL404-91 戶內交流高壓開關柜訂貨技術條件

開關拒的技術參數與斷路器技術參數相仿，根據所裝斷路器的參數而定，唯一不同的是，開關拒額定電流根據主回路中各電器元件（例如隔離開關，或電流互感器）的最小額定電流取值。

高壓真空開關拒的類型

高壓真空開關柜，可有三種分類方式，每一類又有若干個基本類型，它們各有自己的特點。詳見下表

半封閉型開關柜(如GG)和箱式開關拒(如XGN) 都屬于固定式，而間隔式(如JYN型)和鎧裝式開關拒(KYN型)都屬于移開式的(JYN型、KYN型等其他相關開關柜的外型圖請參閱我公司產品樣本和網站上的具體說明)。

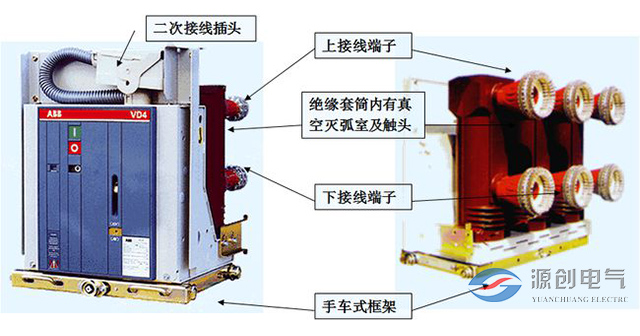

在移開式開關柜中，近年來從國外引進一種稱作中置柜的，其移開部件（俗稱手車）更加小巧，高度降低，幾乎是將真空斷路器的底座添些部件就作為手車。

目前國內開關拒，大都采用空氣絕緣形式，雖然拒體大些，但由于絕緣性能可靠、維護方便、造價較低等優點，它仍為主流。至于復合絕緣，雖在真空斷路器本體中有的型號采用了，但在開關柜中沒有大量采用，最多在柜體主母線加套固體絕緣材料以增加它的絕緣可靠性。此外，對于柜內個別部位絕緣水平略顯不足的，往往加入玻璃纖維絕緣板或者加套絕緣熱縮套管，作為輔助的措施。

除了空氣絕緣和復合絕緣之外，國外還有采用SF氣體絕緣的開關拒。這種開關柜將整個導電回路，包括母線、隔離開關、真空斷路器、電流、電壓互感器、避雷器，甚至電線頭等元件全部包容在一個密閉的柜體中，內充稍高于大氣壓力的SF氣體，由SF作為絕緣介質，稱為充氣柜。其優點是體積縮小，與外部環境條件(如濕度、海拔高度、灰塵、霧、污穢等)完全沒有關系，缺點是技術復雜、精度高、電器元件本身的可靠性要求極高，價格異常高昂。我國尚未有此類產品投放市場！
